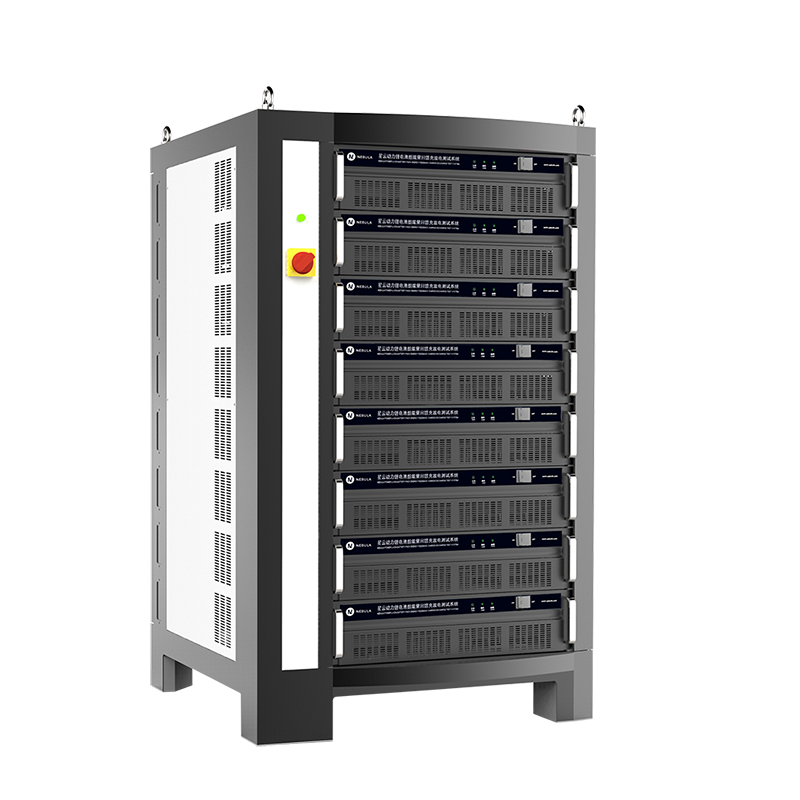

星云120V125A/150V80A
能量回饋充放電測試系統
主要用于電動汽車鋰電池模組、電動自行車鋰電池組、電動工具鋰電池組、儲能鋰電池組等高功率電池組循環充電、放電、電池組功能測試及充放電數據監測一體化的充放電循環測試系統。
應用場景
-
新能源汽車 -
電動自行車 -
電動工具 -
儲能電池
權威認證 實力見證
高精度
測量精度：±0.05% F.S.
高速電流響應
電流響應時間：≤5ms
充放電切換時間：≤10ms
充放電切換時間：≤10ms
支持路譜測試
設備具備電流路譜、功率路譜、
容量路譜等測試模式
容量路譜等測試模式
保護功能完善
軟件+硬件多重防護
保證電池安全測試
保證電池安全測試
支持通道并聯
可提高電流的應用范圍

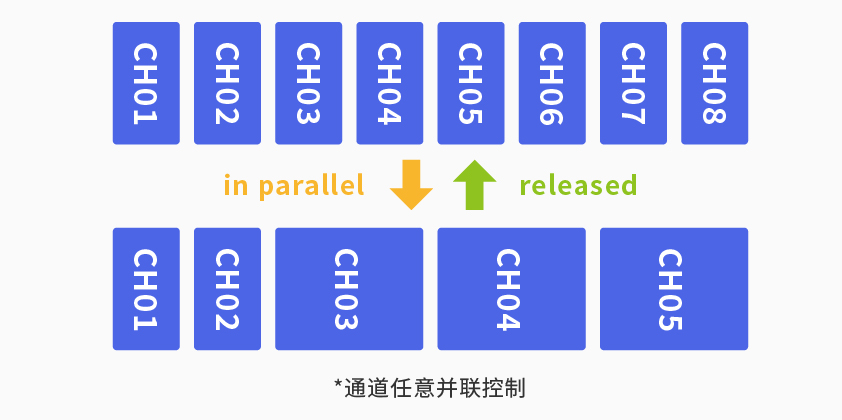

模塊化設計支持通道并聯
多通道任意并聯，可提高電流的應用范圍，使設備兼備多通道測試以及大電流測試范圍的有點，可應用于更廣的被測物。
-
精度高 電流響應快? 電壓/電流測量精度：±0.05% F.S.
? 電壓輸出范圍：0-120V，測量分辨率1mV
? 電流輸出范圍：±125A, 測量分辨率1mA

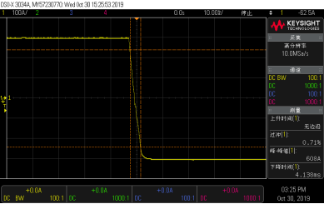

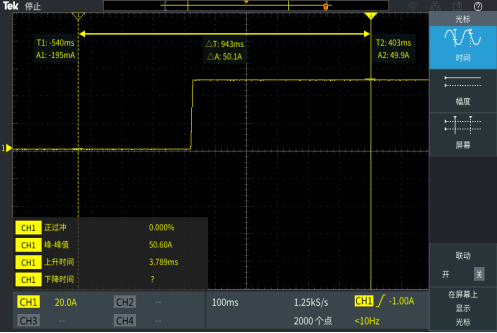

? 電流響應時間（10%~90%）：≤5ms
? 充放電切換時間（+90%~-90%）：≤10ms -
支持工況模擬、路譜測試除了傳統的充放電模式，系統還具備工況測試、路譜測試、可滿足各類應用測試。

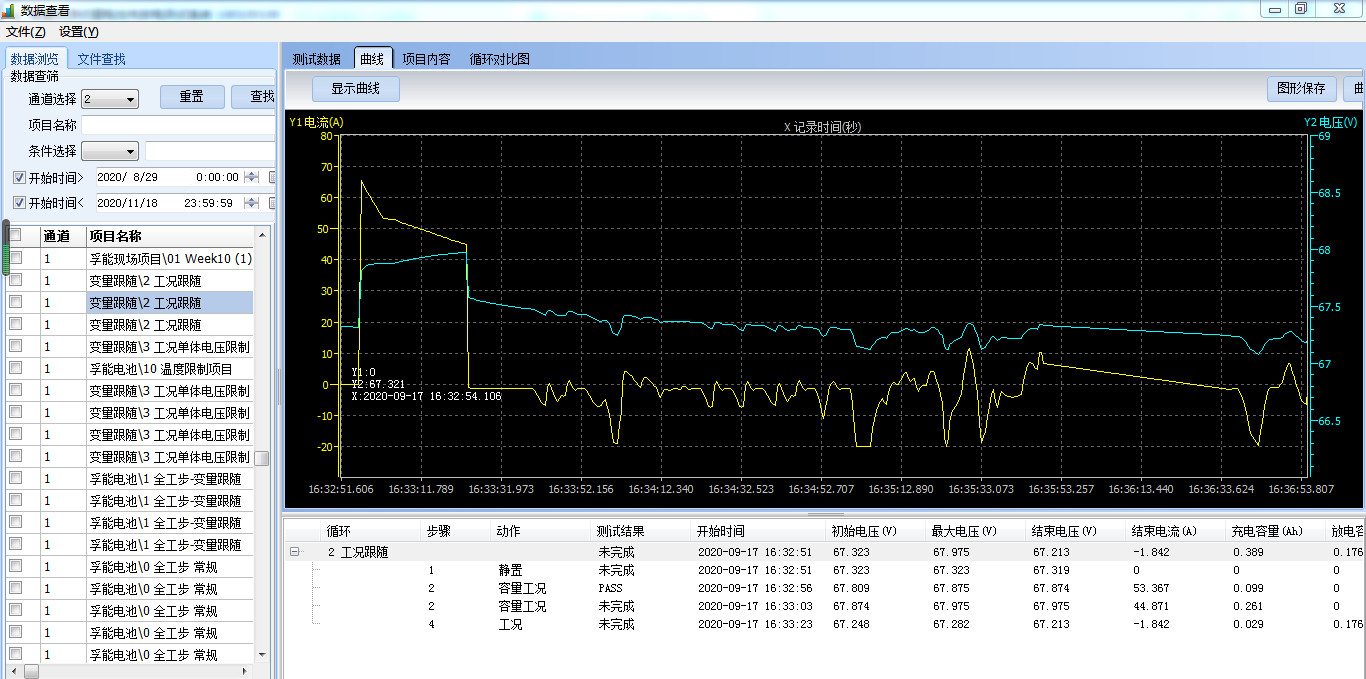

? 工況測試：可導入工況文件，支持工況文件編輯，并可生成功率曲線圖；

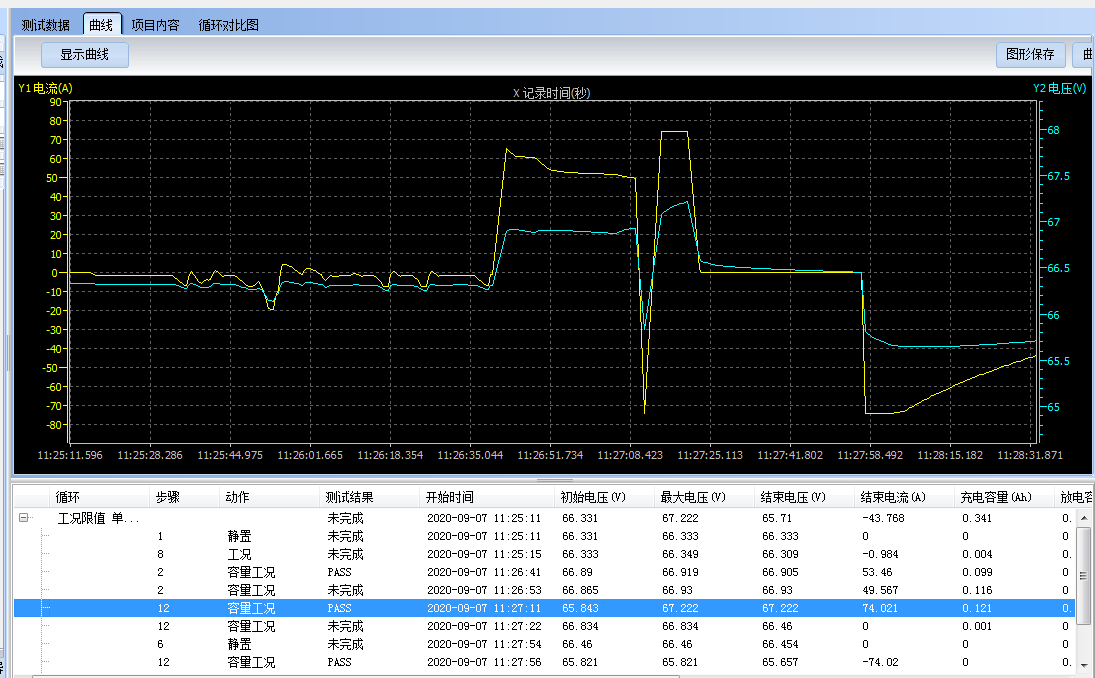

? 路譜測試：設備具備電流路譜、功率路譜、容量路譜等測試模式。 -
完善的保護功能測試過程安全有保障，數據安全無憂 -

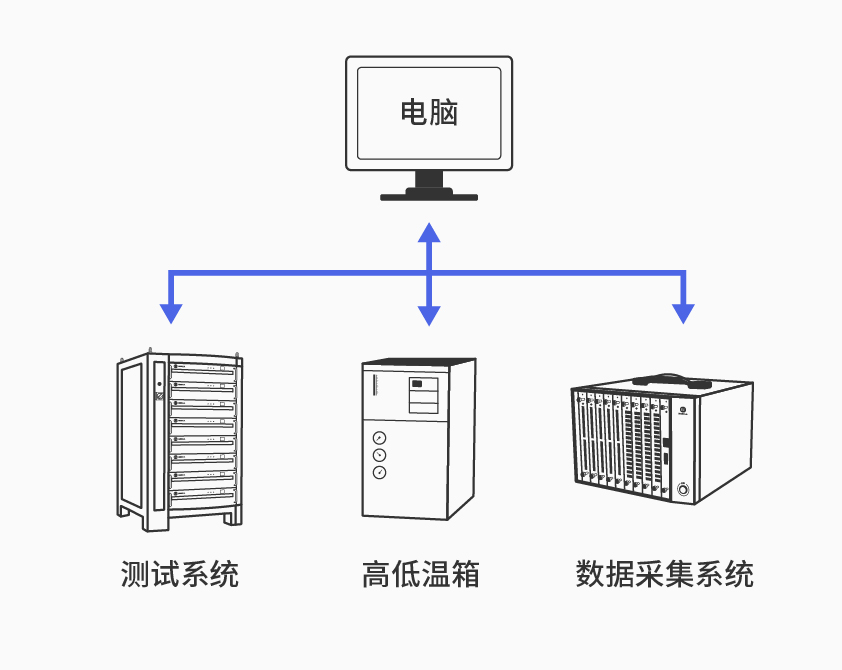

可配合搭建電池測試臺架支持電池測試過程中與外部設備進行聯動，如恒溫、恒濕箱，通過與設備的協議對接，實現同步設定的條件。
基礎參數
-
產品型號BAT-NEEFLCT-120125-V001
BAT-NEEFLCT-15080-V001 -
能量回饋效率≥90%（滿功率運行）
-
充放電電壓范圍（DC）0V~120V
-
電壓輸出精度±0.05% F.S.
-
電流±125A/CH
-
電流輸出精度±0.05% F.S.
-
額定功率12kW
-
功率分辯率1W
-
整機輸出功率80kW\75kW\60kW\45kW\30kW\15kW（可選配）
-
功率精度±0.1%F.S.
-
是否支持并聯最大支持8通道并聯
-
電壓采集精度±0.05% F.S.
-
上位機最小數據記錄間隔10ms
-
電流響應時間≤5ms（10%~90%）
-
電流切換時間≤10ms （+90%~-90%）
